Т-18; МС-1 обр. 1927 г
| |
| icv | Дата: Суббота, 09.05.2020, 16:09 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline
| Т-18 (МС-1: малый сопровождения, № первый) образца 1927 г.
из "Руководства службы". 1929 г.
  Тактико-технические характеристики танков Т-18 (МС-1) образца 1927 г.
Классификация лёгкий пехотный танк
Боевая масса, т 5,30
Компоновочная схема классическая с башней в центре и двигателем сзади
Экипаж, чел. 2
История
Годы производства 1928—1931
Годы эксплуатации 1928—1942
Количество выпущенных, шт. 959
Основные эксплуатанты СССР
Габаритные размеры,мм:
длина 3500
ширина 1800
высота 2200
Длина опорной поверхности гусеницы, мм 1700
Клиренс, мм 315
Бронирование:
Тип брони стальная катаная
Лоб корпуса, мм/град. 16
Борт корпуса, мм/град. 16
Корма корпуса, мм/град. 16
Днище, мм 8
Крыша корпуса, мм 8
Лоб башни, мм/град. 16
Борт башни, мм/град. 16
Корма башни, мм/град. 16
Крыша башни, мм 8
Вооружение:
калибр и марка пушки 37-мм Гочкиса
начальная скорость осколочного снаряда, м/с 442
дальность стрельбы, м: прямой наводкой 2000
скорострельность, выстр/мин 10-12
Тип пушки нарезная
Длина ствола, калибров 20
Боекомплект пушки 104
масса снаряда, кг: осколочного 0,51
Прицелы диоптрический
Пулемёты 1 с двумя стволами (2 × 6,5-мм Фёдорова)
Подвижность:
Тип двигателя рядный 4‑цилиндровый карбюраторный воздушного охлаждения
Мощность двигателя, квт/л.с. 26/35
Скорость по шоссе, км/ч 16
Скорость по пересечённой местности, км/ч 6,5
Запас хода по шоссе, (по топливу), км 120
Удельная мощность, л. с./т 6,6
Среднее удельное давление кг/см2 0,37
Тип подвески сблокированная попарно, на вертикальных пружинах
Удельное давление на грунт, кг/см² 0,37
Преодолеваемый подъём, град. 36°
Преодолеваемая стенка, м 0,5
Преодолеваемый ров, м 1,85
Преодолеваемый брод, м 0,8
 Продольный разрез Т-18 первой серии.
|
| |
| |
| icv | Дата: Воскресенье, 10.05.2020, 06:58 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline

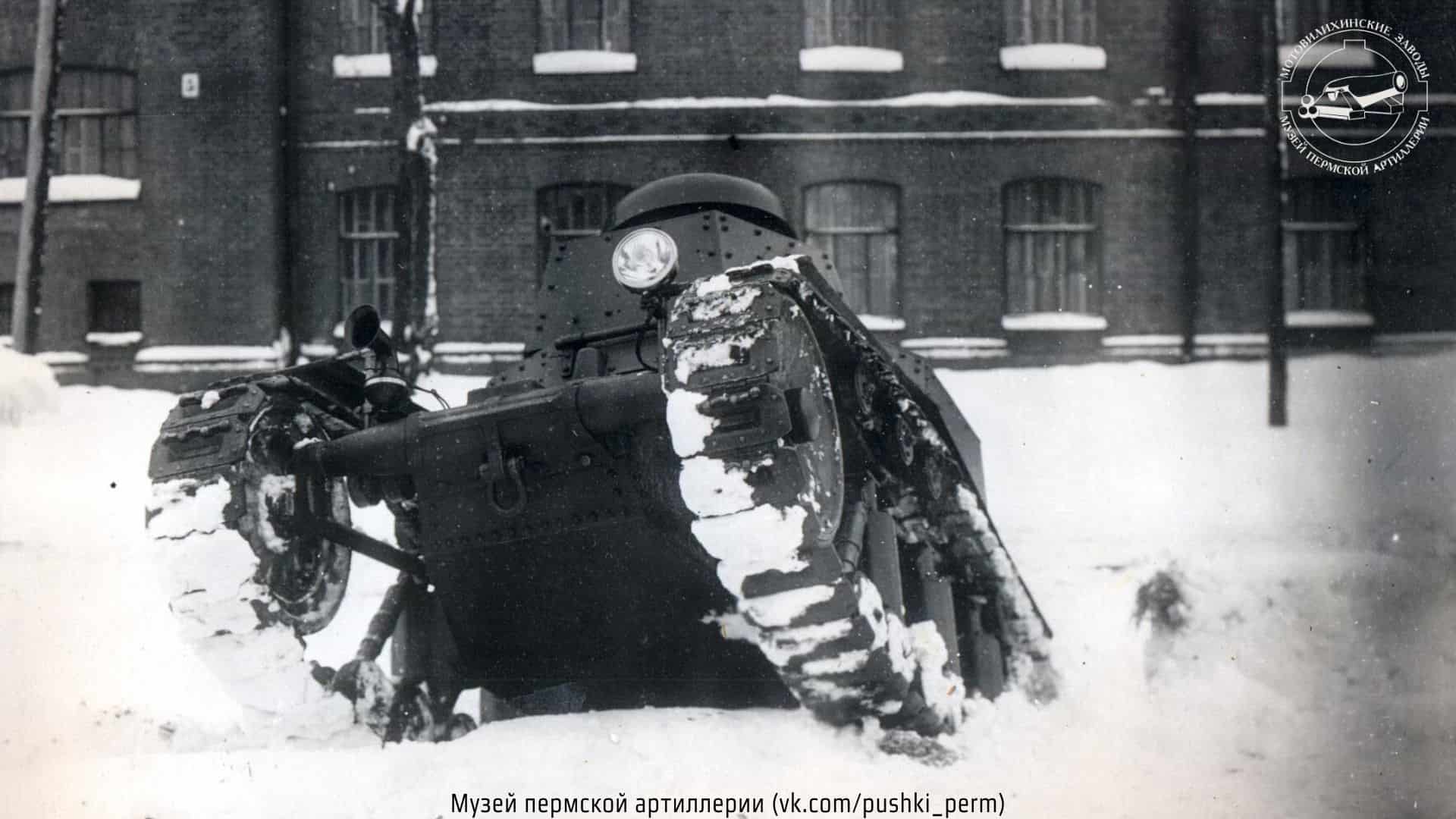

|  Один из первых Т-18 первой производственной серии. Брезентовые передние крылья не установлены. |
| |
| |
| icv | Дата: Воскресенье, 10.05.2020, 06:59 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline

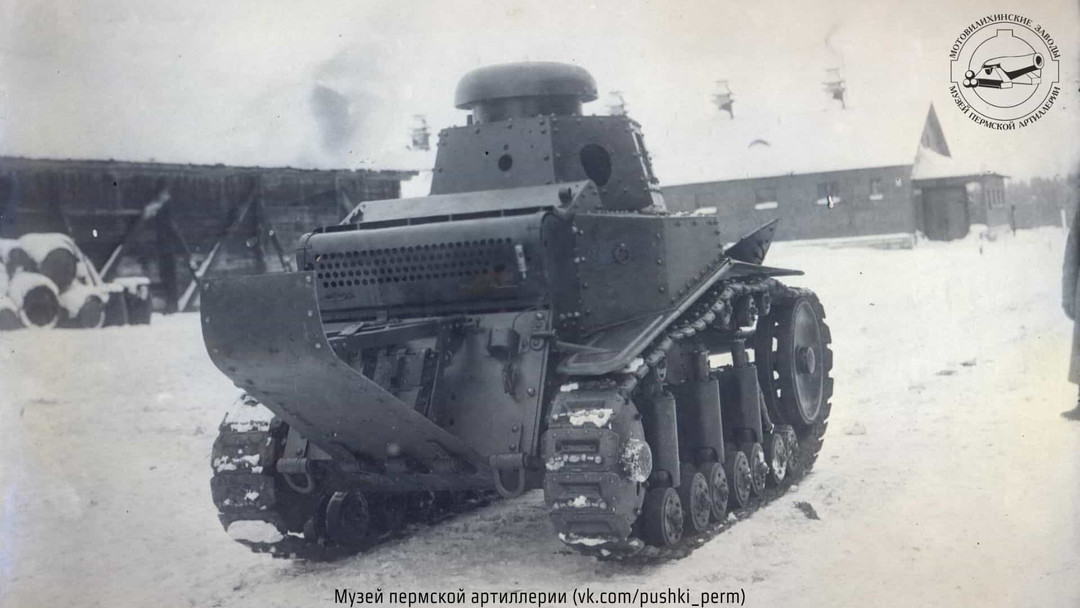

|  Этот же танк сзади. Видна запасная шаровая установка пулемёта, прикрытая заглушкой.
|
| |
| |
| icv | Дата: Воскресенье, 10.05.2020, 07:11 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline
|
|
| |
| |
| icv | Дата: Воскресенье, 10.05.2020, 07:15 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline
|
|
| |
| |
| icv | Дата: Воскресенье, 10.05.2020, 07:30 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline
|
|
| |
| |
| icv | Дата: Воскресенье, 10.05.2020, 13:16 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline
|
|
| |
| |
| icv | Дата: Воскресенье, 10.05.2020, 13:17 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15175
Статус: Offline
|  Двигатель устанавливавшийся на МС-1.
|
| |
| |
