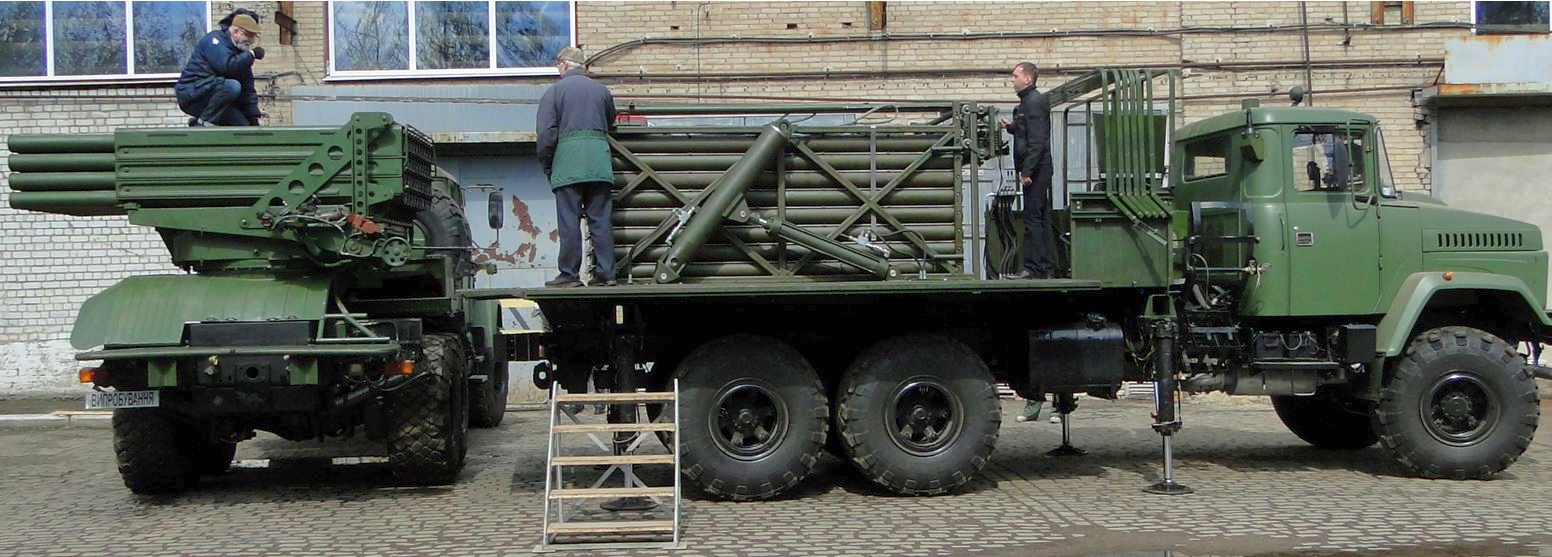

РСЗО БМ-21У «Верба»
| |
| icv | Дата: Четверг, 03.12.2015, 21:33 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
Основные тактико-технические характеристики реактивной системы залпового огня БМ-21У «Верба»:
Шасси: КрАЗ-6322–010;
Мощность двигателя, л. с.: 330-400;
Максимальная скорость по шоссе, км/ч: 85;
Колесная формула: 6???6;
Клиренс, мм: 370;
Запас хода по топливу, 1300 км;
Макс. скорость, км / ч, 85;
Масса без снарядов и расчета, кг: 18 530;
Масса в боевом положении, кг: почти 20 000;
Кабина, 5-местная;
Калибр, мм: 122;
Количество направляющих: 40;
Способ зарядки автоматизированный с ТЗМ;
Емкость стеллажа, шт. 80;
Время перекладки, до 7 мин;
Основной способ боевой работы из кабины с помощью автоматических систем;
Система управления огнем автоматическая;
Система навигации и топопривязки, автоматическая;
Система управления наведением, автоматическая;
Система горизонтирования, автоматическая.
ГП «Харьковское конструкторское бюро по машиностроению имени А.А. Морозова »(ГП ХКБМ) завершает модернизацию реактивных систем залпового огня (РСЗО) БМ-21« Град »в современной модели под названием« Верба ».
В украинском варианте реактивной системы залпового огня в 5 раз сокращено время на подготовку залпа. Хотя она и построена на основе предшественника, однако по своим ТТХ значительно превосходит «Град».
По словам харьковских специалистов, при модернизации системы они максимально учли требования военных по этому образцу вооружения.
«Нам удалось разработать и воплотить уникальные технические решения. Этот проект позволяет за относительно небольшого капиталовложения значительно повысить боевую эффективность реактивных систем залпового огня », - рассказал Яков Мормиль, директор ГП ХКБМ.
В частности, сокращение в 5-6 раз времени на подготовку залпа. Этого удалось достичь путем непрерывного определения текущих координат, высоты, уменьшение времени на топогеодезической привязки и многих других важных факторов в повышении эффективности применения комплекса.
Транспортно-заряжающая машина перевозит 80 реактивных снарядов на борту и способна за короткий период времени пополнить боекомплект или полностью перезарядить боевую машину.
Кроме этого, новая харьковская боевая машина значительно улучшила функциональные свойства благодаря установке базовое шасси отечественного автомобиля КрАЗ-6322. Прежде всего это дало преимущество в внедорожных возможностях, запасе хода и скорости, очень важными факторами в условиях ведения современного боя.
А еще харьковские разработчики установили на «Иви» удвоенную кабину, где могут одновременно разместиться все пять членов экипажа.
«Мы тщательно изучили недостатки боевых машин типа РСЗО БМ-21« Град », чтобы не допустить их во время выполнения практических работ в технике. Поэтому и получили на выходе существенно обновленную и в разы улучшенную боевую единицу, способную значительно эффективнее действовать на поле боя. В ней заложено много новых конструктивных решений, которые должны протестовать во время испытания на полигоне. Не исключено, что некоторые из них нам придется дорабатывать », - рассказал Александр Кроленко, руководитель проекта.
Одним из главных достижений конструкторов по праву можно считать минимизацию вмешательства человека в работу боевой машины. По словам разработчиков, теперь работа всех узлов, агрегатов и самой пусковой установки полностью автоматизированы. Даже процесс перезарядки..
|
| |
| |
| icv | Дата: Четверг, 03.12.2015, 21:41 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
|
| |
| |
| icv | Дата: Четверг, 03.12.2015, 21:41 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
http://btvtinfo.blogspot.com/2017/11/blog-post_83.html
|
| |
| |
| icv | Дата: Четверг, 03.12.2015, 21:42 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
http://zloy_odessit.livejournal.com/1579052.html
|
| |
| |
| oro | Дата: Пятница, 04.12.2015, 19:03 | Сообщение # 5 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 354
Статус: Offline
| Похоже что это произведение этого завода- http://icvi.at.ua/forum/363-677-6458-16-1402040412 Государственное предприятие "110-й Харьковский Завод Специальных Машин"
Сообщение отредактировал oro - Пятница, 04.12.2015, 19:56 |
| |
| |
| oro | Дата: Пятница, 18.03.2016, 22:30 | Сообщение # 6 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 354
Статус: Offline
|
|
| |
| |
| icv | Дата: Воскресенье, 01.05.2016, 13:35 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
|
| |
| |
| icv | Дата: Вторник, 10.05.2016, 11:52 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
|
| |
| |
| icv | Дата: Вторник, 10.05.2016, 11:55 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
|
| |
| |
| icv | Дата: Пятница, 17.11.2017, 21:25 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|  Транспортно-заряжающая машина РСЗО “Верба” |
| |
| |
| icv | Дата: Пятница, 17.11.2017, 21:25 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 15216
Статус: Offline
|
|
| |
| |
|
